一、超声波液位差计安装

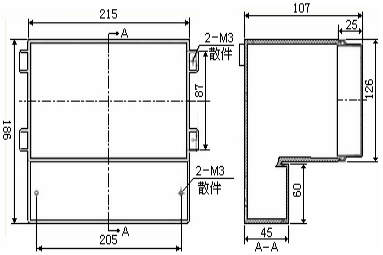

1、外形尺寸
2、安装方式
（1）在需安装仪表的地方固定L型支架，用螺丝将液位仪固定在支架上。
（2）探头上是四分或六分外螺纹，可和PVC管或铁管直接连接。
（3）也可将法兰固定在板或支架上，然后将探头固定在法兰上。
3、安装原则
（1）换能器发射面到液位的距离，应小于选购仪表的量程。
（2）换能器发射面到液位的距离，应大于选购仪表的盲区。
（3）换能器的发射面应该与液体表面保持平行。
（4）换能器的安装位置应尽量避开正下方进、出料口等液面有剧烈波 动的位置。
（5）若池壁或罐壁不光滑，仪表需离开池壁或罐壁0.5m以上。
（6）若换能器发射面到液位的距离小于选购仪表的盲区，需加装
（7）延伸管，延伸管需和液面垂直，内壁要保持光滑。
4、安装注意事项
（1）仪表外壳好与大地可靠相连。
（2）电线、电缆保护管，要注意防止积水过多。
（3）仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，在仪表的进出线端另外安装专用的防雷装置。
（4）仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出仪表的工作要求时，在液位仪周围加设防高、低温装置。
二、超声波液位差计接线
1、接线柱说明
额定电压：AC220V，两路继电器信号输出，两路4～20mA电流输出，XPS01：+：接高频线，－：接屏蔽线，XPS02：+：接高频线，－：接屏蔽线，DIO：接黄线，VCC：接红线，GND：接黑线

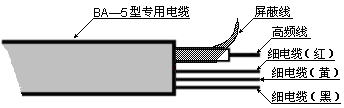

2、五芯专用电缆说明
（1）探头1接线：
高频线接XPS01的＋；
屏蔽线接XPS01的－；
（2）探头2接线：
高频线接XPS02的＋；
屏蔽线接XPS02的－；
